、まさに低い漂流低雑音、REF5030IDGKT -テキサス・インスツルメント-精密基準電圧機構
| 高いライト: |
力によって導かれる運転者回路、導かれたマトリックスの運転者IC |
||
|---|---|---|---|
速い細部:
低雑音、非常に低い漂流、精密基準電圧機構
記述:
REF50xxは低雑音の系列、低漂流、非常に高精度の電圧参照である。これらの参照は沈降および調達が可能で、ラインおよびロード変更に関して非常に強い。
優秀な温度の漂流（3ppm/°C）および高精度専有デザイン・テクニックを使用して（0.05%）達成される。非常低い騒音と結合されるこれらの特徴は使用のためのREF50xx家族の理想を作る
PP/Vinの高精度のデータ収集 システム。両方のstandardand高級な版で利用できる。それらはMSOP- 8(3)およびSO-8パッケージで提供され、– 40°Cから+125°C.に指定される。
適用:
•低温の漂流:
•高精度:
–高級:0.05% （最高）
•低雑音:3µV
•高出力の流れ:±10mA
•温度較差:– 40°Cへの+125°C
指定:
| データ用紙 | REF5020,25,30,40,45,50 アナログ信号の鎖ガイド |

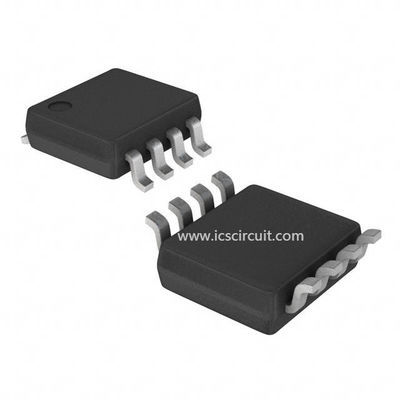

| プロダクト写真 | 8-MSOP |
| 製品教育モジュール | 電圧参照の選択 |
| 標準パッケージ | 1 |
| 部門 | 集積回路（IC） |
| 家族 | PMIC -電圧参照 |
| シリーズ | - |
| 包装 | 切りなさいテープ（CT）を |
| 参照のタイプ | シリーズ、精密 |
| 電圧-出力 | 3V |
| 許容 | ±0.05% |
| 温度係数 | 3ppm/°C |
| 電圧-入力 | 3.2 V | 18ボルト |
| チャネルの数 | 1 |
| 現在-陰極 | - |
| 現在-静止 | 1mA |
| 現在-出力 | 10mA |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-TSSOP、8-MSOP （0.118"、3.00mmの幅） |
| 製造者装置パッケージ | 8-VSSOP |
| 他の名前 | 296-24501-1 |
