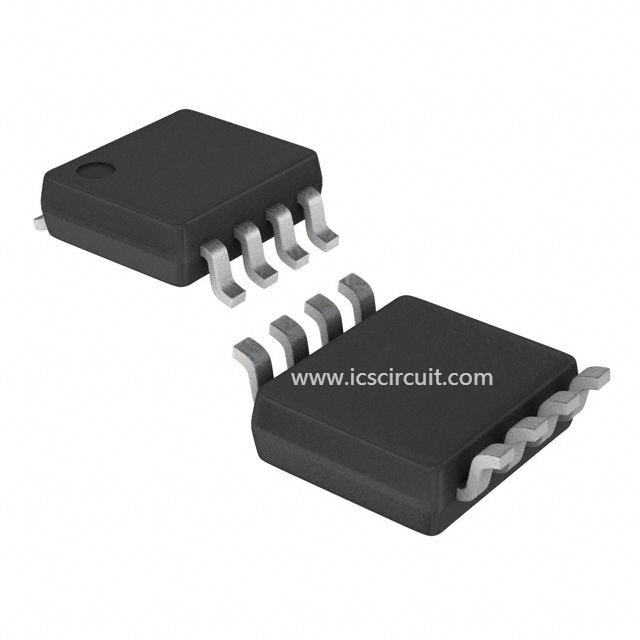

自動車小型LEDの運転者IC C4B H2のチタニウムTPS560200QDGKRQ1の原物

TPS560200-Q1のための特徴

• AEC-Q100は自動車適用のために修飾した
  • 温度較差:等級1 -40°Cへの125°C
  • HBM ESDClassification:H2
  • CDM ESDの分類:C4B
• 統合された単一0.95-Ω高側および0.33-Ω低側のMOSFETs
• 500 mA連続的な出力電流
• 出力電圧範囲:0.8ボルトから6.5ボルト
• 温度上の±1.3%の正確さの0.8-V電圧参照
• 軽い負荷の高性能のための自動スキップの高度の環境mode™
• D-CAP2™モードは速い過渡応答を可能にする
• 必要とされる外的な補償無し
• 転換の頻度600 kHzの
• 2氏内部柔らかい開始
• Prebiased VOUTへの安全な開始
• 熱操業停止
• – 125°C操作の接合部温度の範囲への40°C
• 8ピンMSOPパッケージで利用できる

TPS560200-Q1のための記述

TPS560200-Q1は17-V、500 mA、低I.Q.のadaptiveon時間D-CAP2モード容易にuse8ピンMSOPパッケージの統合されたMOSFETsが付いている同期単一木びき台のコンバーターである。

TPS560200-Q1はシステム設計者が費用効果が大きく、低い構成計算およびlowstandby現在の解決が付いているsuiteofさまざまな終り装置力バス調整装置を完了することを可能にする。装置のための主制御のループは外的な補償の部品無しでD-CAP2モード制御thatprovidesを速い過渡応答使用する。より高いロード状態のPWMモードと軽い負荷のadvancedEcoモード操作間の適応性があるオンtimecontrolサポート継ぎ目が無い転移。

TPS560200-Q1にまた専有回路のthatenablesが両方の低い同等のシリーズ抵抗（ESR）の出力コンデンサー、suchas POSCAPかSP-CAP、および超低いESRの陶磁器のコンデンサーに採用するべき装置ある。装置は4.5-Vから17-VVIN入力に作動する。出力電圧は0.8ボルトと6.5 V.の間でプログラムすることができる。装置はまたafixed 2氏のソフト開始の時間を特色にする。装置は8ピンMSOPパッケージで利用できる。
