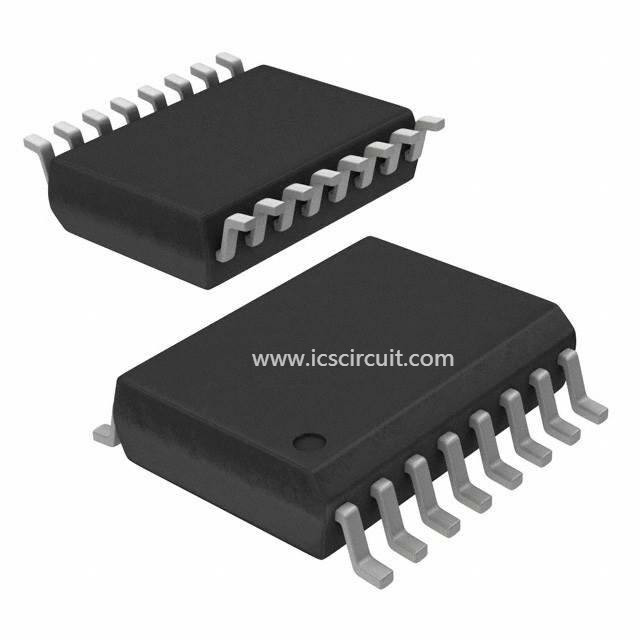

デュアル・チャネル現在の制御ソレノイドの運転者ICはマトリックスTLE7241Eをオフラインで導いた

速い細部:

デュアル・チャネル一定した現在の制御ソレノイドの運転者

記述:

TLE 7241Eは統合されたDMOS力トランジスターが付いているデュアル・チャネル一定した現在の制御ソレノイドの運転者である。平均負荷の流れは0 mAから決断の10ビットとの1000 mAの範囲で価値に（1つのΩの外的な感覚の抵抗器と）プログラムすることができる。負荷流れはプログラム可能なヒステリシスの価値のhysteretic制御方式を使用して制御される。三角の「震え」の波形は転換の現在の波形でソレノイドの伝達関数を改善するために重ねることができる。震えの波形の広さそして頻度はSPIインターフェイスによってプログラム可能である。装置は過電流、過電圧および過熱条件による損傷から保護され地面に開いた負荷、ショートさせたショートする負荷および負荷を診断し、報告できる。

注:外的で自由奔放なダイオードは一定した現在の制御モードのTLE 7241Eを使用していつ提供されなければならない他ではICは損なわれる。

最もよい正確さのために、外的な2.5ボルトの参照の電圧はREFピンで供給されるべきである。TLE 7241EはまたREFピンの接続によってひくために選ぶことができる内部2.5ボルトの参照の電圧を含んでいる。参照の電圧選択は（内部か外的な） SPIインターフェイスによって確認することができる。

適用:

•2つの完全に独立したチャネル

•統合されたN-channel DMOSのトランジスター

•SPIによって10ビット決断と現在のプログラム可能な平均

– Iavgの範囲= 0から1000 mA （典型的）

•プログラム可能な重ねられた震え

–プログラム可能な頻度（41のHzからタイプ1つのkHzの）

–プログラム可能な広さ（12.5から390 mVppのタイプ）の

–プログラム可能なヒステリシス（40から110 mVppのタイプ）の

•インターフェイスおよび制御

– chainable 16ビットSPI （連続周辺機器インターフェイス）のヒナギク

–両方のチャネルを不具にし、両方のチャネルのプログラム可能な記録を再調節する単一の「デフォルト」ピン

– 5.0ボルトおよび3.3ボルトの論理多用性がある入力/出力

–すべての記録の内容はSPIによって確認することができる

–可能な外部参照の有無にかかわらず操作

•保護

–過電流

–過電圧

–温度過昇

•診断

–過電流/ショートさせたソレノイド

–温度過昇

–開いた負荷

– GNDへの不足分

•緑プロダクト（迎合的なRoHS）

•AECは修飾した
