LM4050AIM3-2.5 -テキサス・インスツルメント-精密マイクロパワー分路の電圧参照
| 高いライト: | 力によって導かれる運転者回路、導かれたマトリックスの運転者IC | ||
|---|---|---|---|
速い細部:
精密マイクロパワー分路の電圧参照
記述:
スペース重大な塗布のための理想は、LM4050精密基準電圧機構sub-miniature （3つのmm x1.3 mm） SOT-23表面台紙のパッケージで利用できる。従ってLM4050の設計は保障している間あらゆる容量性負荷との安定性を外的な安定のコンデンサーのための必要性を除去し、LM4050を使いやすく作る。設計努力を減らすことをである複数の固定逆の絶縁破壊電圧の供給促進しなさい:2.048V、2.500V、4.096V、5.000V、8.192Vおよび10.000V。LM4050-2.0のための60 µAからのLM4050-10.0のための100 µAへの最低の動作電流の増加。すべての版に15 mAの最高の動作電流がある。
LM4050はヒューズを利用し、ウエファーの種類の間に主な部品に25˚C.で正確さがのよくより±0.1% （等級）のあることを保障するために逆の絶縁破壊電圧のトリムをzener負かす。
Bandgapの参照の温度の漂流の湾曲の訂正および低い動的インピーダンス実用温度および流れの広い範囲上の安定した逆の絶縁破壊電圧の正確さを保障するため。
LM4050のすべての等級そして電圧選択は産業温度較差両方で利用できる（−40˚Cおよび+85˚C）および延長温度較差（−40˚Cおよび+125˚C）。
適用:
nの小型パッケージ:SOT-23
nの出力コンデンサーは要求しなかった
nは容量性負荷を容認する
nは2.048V、2.500Vの逆の絶縁破壊電圧を固定した、
4.096V、5.000V、8.192Vおよび10.000V
指定:
| データ用紙 | LM4050 |

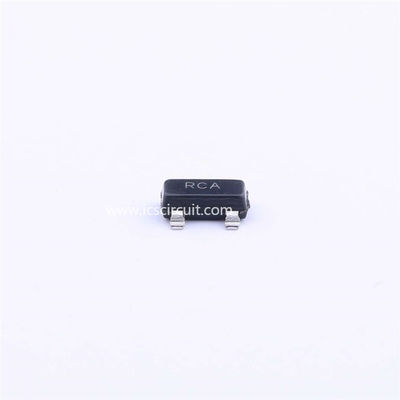

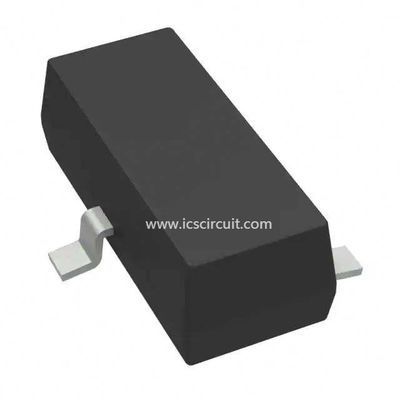

| プロダクト写真 | SOT-23 |
| 製品教育モジュール | 電圧参照の選択 |
| PCNの設計/指定 | CUワイヤー結束2013年5月14日 |
| 標準パッケージ | 1 |
| 部門 | 集積回路（IC） |
| 家族 | PMIC -電圧参照 |
| シリーズ | - |
| 包装 | 切りなさいテープ（CT）を |
| 参照のタイプ | 分路、精密 |
| 電圧-出力 | 2.5V |
| 許容 | ±0.1% |
| 温度係数 | 50ppm/°C |
| 電圧-入力 | - |
| チャネルの数 | 1 |
| 現在-陰極 | 60µA |
| 現在-静止 | - |
| 現在-出力 | 15mA |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-236-3、SC-59、SOT-23-3 |
| 製造者装置パッケージ | SOT-23-3 |
| 他の名前 | LM4050AIM3-2.5CT |
