TPS2068DGNR -テキサス・インスツルメント-はCURRENT-LIMITED、POWER-DISTRIBUTION転換する
| 高いライト: |
力によって導かれる運転者回路、導かれたマトリックスの運転者IC |
||
|---|---|---|---|
速い細部:
CURRENT-LIMITED、POWER-DISTRIBUTIONは転換する
記述:
TPS206xのパワー配分スイッチは重い容量性負荷および短絡が本当らしい見つけられるために適用のために意図されている。この装置は単一のパッケージの単一か二重電源スイッチを要求するパワー配分システムのための70-mΩ N-channel MOSFETの電源スイッチを織込んでいる。各スイッチは論理によって可能にする入力を制御される。ゲート ドライブはパワー スイッチ上昇時間および落下時間を制御するように設計されている内部チャージ ポンプによって切換えの間に現在のサージを最小にする提供される。チャージ ポンプは外的な部品を要求しないし、2.7 V.程に低い供給からの操作を可能にする。
出力負荷が現在限界の境界を超過するかまたは不足分があるとき、装置は安全なレベルに過電流（OCx）論理の出力低速を引っ張る一定現在のモードに転換によって出力電流を限る。
連続的で重い積み過ぎおよび短絡がスイッチによりの電力損失を高めるとき、上がる接合部温度は断熱システム保護回路は損傷を防ぐためにスイッチを止めた。熱操業停止からの回復は装置が十分に冷却したら自動である。内部回路部品は有効な入力電圧があるまでスイッチが残ることを保障する。現在の限界は普通2.1 A.である。
適用:
•70-mΩ高側のMOSFET
•1.5-A連続的な流れ
•上昇温暖気流および短絡の保護
•正確な現在の限界（1.6最高分、2.6 A）
•動作範囲:2.7 Vから5.5ボルト
•0.6氏典型的な上昇時間
•不足電圧閉鎖
•Deglitchedの欠陥のレポート（OC）
•力の間のOCの故障無し
•1-µA最高のスタンバイ供給の流れ
•逆の現在の妨害
•TPS2060/64温度較差:0°Cへの70°C
•TPS2068/69温度較差:- 40°Cへの85°C
•ESDの保護
•ULは–ファイルNO E169910をリストした
指定:
| データ用紙 | TPS2060/4/8/9 |

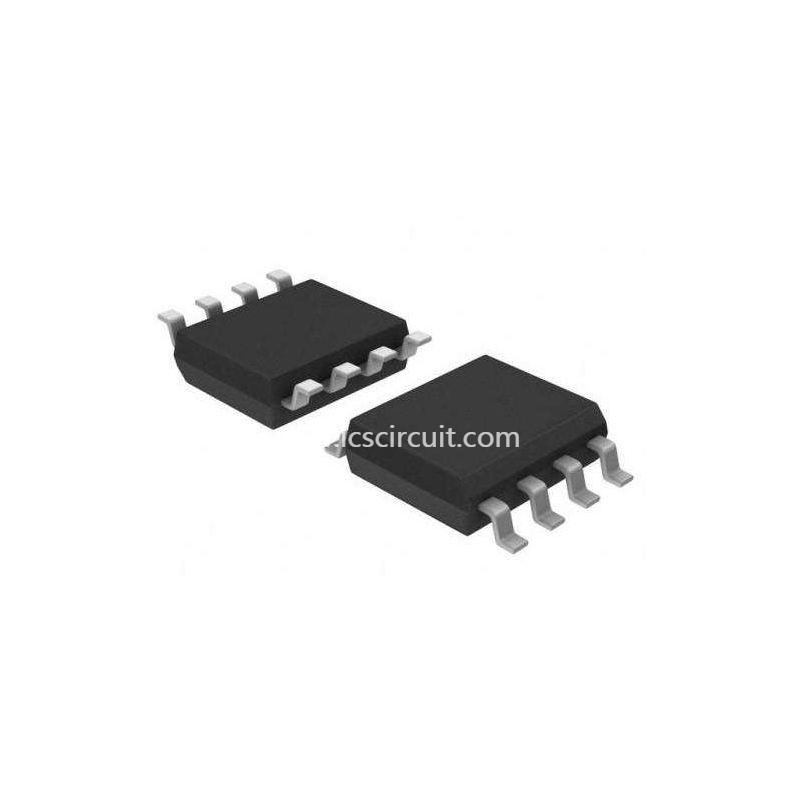

| プロダクト写真 | 8-MSOP Exp.のパッドのパッケージ |
| 標準パッケージ | 2,500 |
| 部門 | 集積回路（IC） |
| 家族 | PMIC -電力配分スイッチ |
| シリーズ | - |

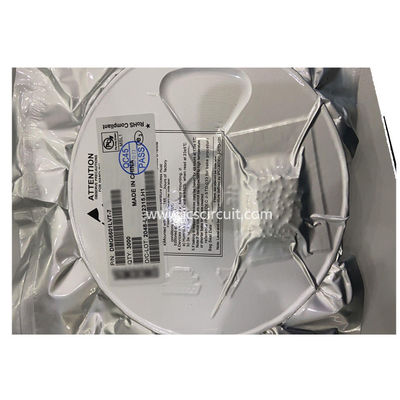

| 包装 | テープ及び巻き枠（TR） |
| タイプ | 高い側面スイッチ |
| 出力の数 | 1 |
| Rds （） | 115 mOhm |
| 内部スイッチ | はい |
| 現在の限界 | 2.1A |
| 電圧-入力 | 2.7 V | 5.5ボルト |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-TSSOP、8-MSOP （0.118"、3.00mmの幅）はパッドを露出した |
| 製造者装置パッケージ | 8-MSOP-PowerPad |
| 使用のためとの | TPS2068EVM-292-ND - TPS2068EVM-292 |
