チタニウムTPS3705-33DRはマイクロプロセッサ監督回路を統合した

速い細部:

電源異常のプロセッサの監督回路

記述:

TPS3705はのマイクロプロセッサ供給電圧スーパーバイザーのTPS3707家族DSPおよびプロセッサ ベースのシステムに回路の初期設定およびタイミングの監督を、主に提供する。

パワーでの間に、調整はVDDが境界の電圧VIT+の下に残る限り供給電圧VDDが1.1 V. Thereafterより高くなるとき、供給電圧のスーパーバイザー監視し、VDDを保つ再調節された活動的主張される。内部タイマーは適切なシステム・リセットを保障するために不活性州への出力のリターンを（高い）遅らせる。遅れ時間、tdtyp= 200氏、境界の電圧VIT+の上に上がるVDDhasの後の開始。境界の電圧VIT-の下の供給電圧の低下が、出力再度活動的に（低速）なる時。外的な部品は要求されない。この家族のすべての装置に内部分圧回路によって置かれる固定感覚の境界の電圧VIT-がある。

TPS3705-xxおよびTPS3707-xx装置は手動リセット入力、氏を織込んでいる。氏原因の低レベルは活動的になるために再調節した。

TPS370x-xx家族は主要補給以外低電池の検出、電源異常の警告、または電源を監視するために使用することができる電源異常のコンパレーターを統合する。

TPS3705-xx装置はWDIの肯定的か否定的な転移によって周期的に誘発されるウォッチドッグ タイマーを備えている。指示システムがタイムアウト間隔内の番犬回路をretriggerときTT （） = 1.6 s、WDOは活動的になる。このでき事はまたウォッチドッグ タイマーを初期設定をやり直す。WDIに接続されていないディスエイブルを残す番犬。

TPS3707-xx装置に番犬機能がないが、高レベル出力調整を含んでいる。

プロダクト スペクトルは2.5ボルト、3ボルト、3.3ボルト、および5 V.の供給電圧のために設計されている。回路は8ピンMSOPか標準的なSOICのパッケージで利用できる。TPS3705はのTPS3707装置– 40°Cに85°C.の温度較差上の操作のために特徴付けられる。

適用:

外的な200氏の固定遅れ時間の再調節された発電機パワー、

必要とされるコンデンサー

精密供給電圧のモニター2.5 V、3ボルト、3.3ボルトおよび5ボルト

MAX708シリーズによってMAX705と互換性があるPinのためPin

統合されたウォッチドッグ タイマー（唯一のTPS3705）

電源異常または低電池の警告のための電圧モニター

50 µAの最高の供給の流れ

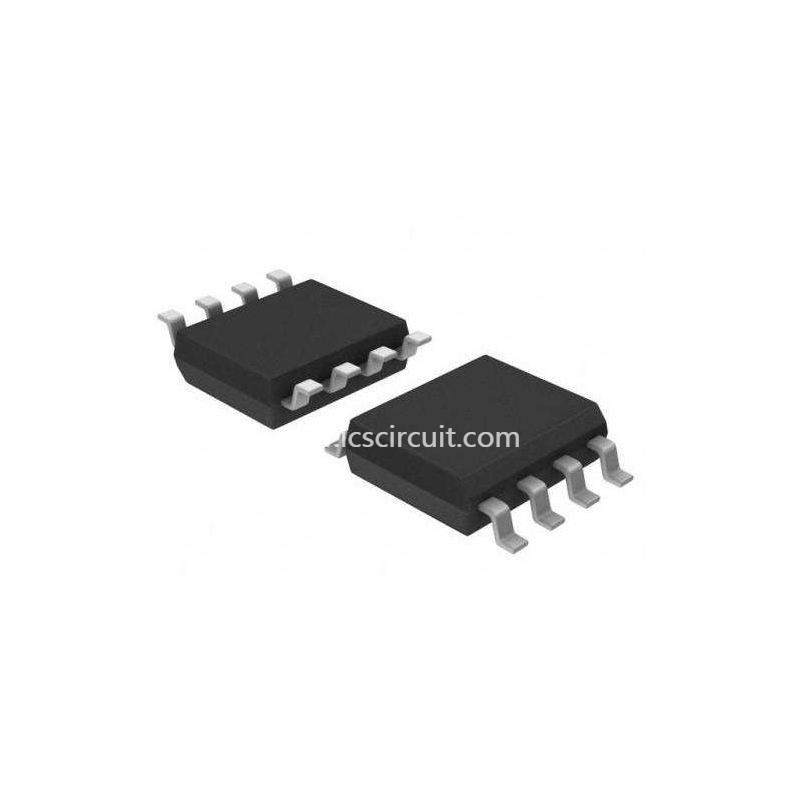

MSOP-8およびSO-8パッケージ

温度較差… – 40°Cへの85°C

指定:
