TPS62007DG -テキサスINSTRUMENT-HIGH-EFFICIENCYの軽減する低い電力DC-DCのコンバーター
| プロダクト写真: | 10-MSOP | 電圧-入力: | 2ボルト| 5.5ボルト |
|---|---|---|---|
| 現在-出力: | 600mA | タイプの取付け: | 表面のMoun |
| タイプ: | 軽減する（木びき台） | 電圧-出力: | 3.3V |
| 高いライト: |
力によって導かれる運転者回路、導かれたマトリックスの運転者IC |
||
速い細部:
高性能の軽減する低い電力DC-DCのコンバーター
記述:
TPS6200x装置は- 3細胞NiCdへ… 1細胞李イオン電池または2から動力を与えられるシステムに理想的に適する低雑音の同期軽減するdc dcコンバーターの系列、NiMH、またはアルカリ電池である。TPS6200xは2 V.の指定最低の入力電圧の1.8ボルトの入力電圧に、普通作動する。
適用:
95%以上効率の高性能の同期軽減するコンバーター
入れられた電圧範囲を作動させる2ボルトから5.5ボルト
0.8ボルトからのVIへの調節可能な出力電圧範囲
0.9ボルト、1つのV、1.2のV、1.5のV、1.8のV、1.9のV、2.5のV、そして3.3ボルトで利用できる固定出力電圧選択
外的な刻時信号へのSynchronizable 1つまでのMHz
600までmA出力電流
Pinプログラム可能な現在の限界
省電力モードの広い負荷現在の範囲上の高性能
100%の最も低いドロップアウトのための最高の使用率
操作のAntiringing低雑音スイッチおよびPFM/PWMの操作モード
内部Softstart
50-µA静止現在（タイプ）
10 Pin Microsmallの輪郭のパッケージ（MSOP）で利用できる
利用できる評価モジュール
Ultra-Smallの12 Pin NanoStar （ウエファーの破片スケール）のパッケージで利用できる
指定:
| データ用紙 | TPS62000-08 |

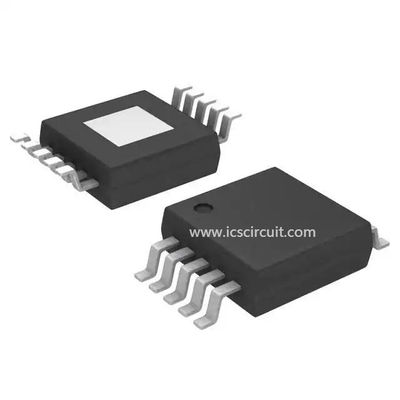

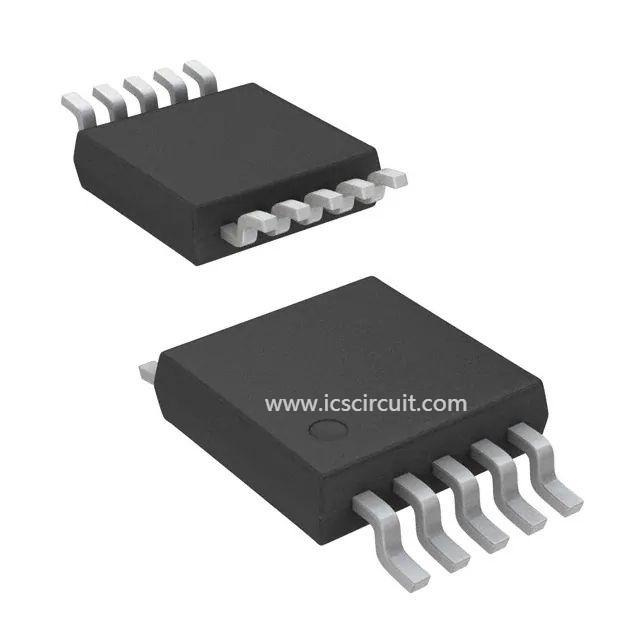

| プロダクト写真 | 10-MSOP |
| PCNの設計/指定 | SOT23のVSSOPのCUワイヤー2013年6月28日 |
| 標準パッケージ | 80 |
| 部門 | 集積回路（IC） |
| 家族 | PMIC -電圧安定器- DC DCの切換え調整装置 |
| シリーズ | - |
| 包装 | 管 |
| タイプ | 軽減する（木びき台） |
| 出力タイプ | 固定される |
| 出力の数 | 1 |
| 電圧-出力 | 3.3V |
| 電圧-入力 | 2ボルト| 5.5ボルト |
| PWMのタイプ | 現在のモード |
| 頻度-切換え | 500kHz | 1MHz |
| 現在-出力 | 600mA |
| 同期整流器 | はい |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 10-TFSOP、10-MSOP （0.118"、3.00mmの幅） |
| 製造者装置パッケージ | 10-MSOP |
| カタログのページ | 892 （CN081 PDF） |
| 使用のためとの | 296 20619 ND - TPS62007のためのEVAL MOD |
| 他の名前 | 296-12517-5 |
