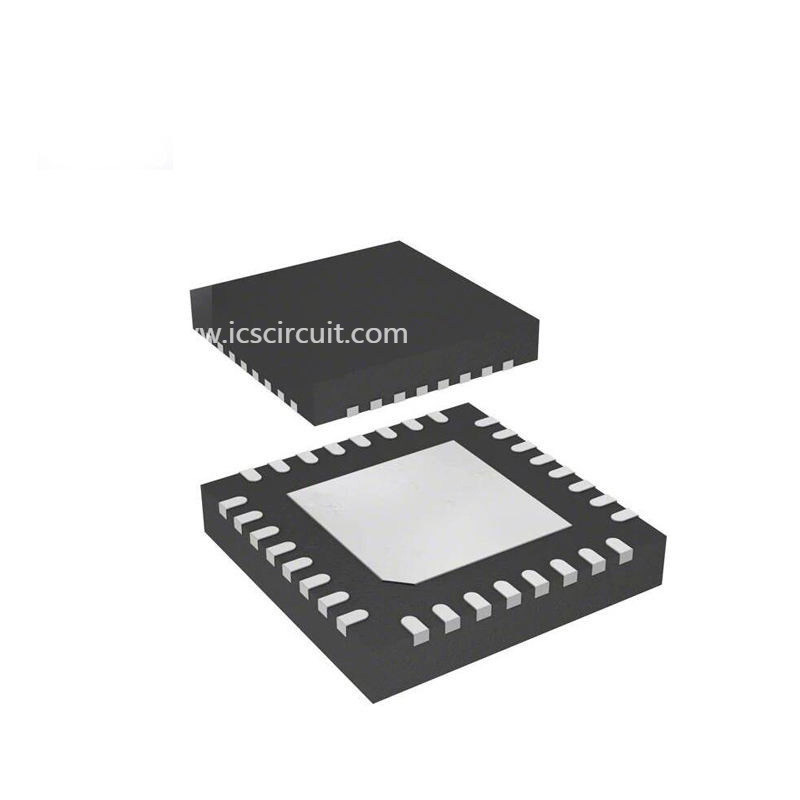

PMIC力管理はIC UCC27211DRMT Lastest新しいDC ROHSを欠く

UCC27211のための特徴

• 高側の2つのN-ChannelのMOSFETsを運転する
  そして独立者との低側の構成
  入力
• 最高のブーツの電圧120-V DC
• 4-A流し、4-A源の出力電流
• 0.9-Ω懸垂およびPulldownの抵抗
• 入れられたピンは– 10ボルトから20ボルトを容認でき、ある
  供給電圧の範囲の独立者
• TTLか疑似CMOS多用性がある入れられた版
• 17-V VDDの動作範囲への8-V、（20-V絶対的存在
  最高）
• 1000 pFとの7.2 ns上昇そして5.5 ns落下時間
  負荷
• 速い伝搬遅延の時間（典型的な18 ns）
• 2 ns遅れの一致
• 高側のための対称の不足電圧閉鎖
  そして低側の運転者
• 利用できるすべての業界標準のパッケージ（SOIC-8、
  PowerPAD™ SOIC-8、× 4 mmの4 mm SON-8
  そして× 4 mmの4 mm SON-10）
• – 40から140 °C指定される

UCC27211のための記述

UCC27210およびUCC27211運転者は普及したUCC27200およびUCC27201 MOSFETの運転者に基づいているが、複数の重要な性能の改善を提供する。ピーク出力の懸垂およびプルダウン式の流れは4-A源および4-A流しに高められ、プルアップおよびプルダウン式の抵抗はそれによりMOSFETのミラー プラトーを通した転移の間に最小にされた転換の損失の大きい国のMOSFETsを運転するを可能にする0.9 Ωに、減った。強さを高め、またゲート ドライブ変圧器に改正のダイオードを使用しないで直接インターフェイスを可能にする入力構造は直接– 10 VDCを扱える今。入力はまた供給電圧の独立者で、20-Vの最高の評価がある。

UCC2721xの転換ノード（HSピン）は扱うことができる–高側のチャネルが固有の否定的な電圧から保護されるようにする18ボルトの最高により寄生インダクタンスおよび外部キャパシタンスを引き起こした。UCC27210 （疑似CMOS入力）およびUCC27211 （TTLの入力）は高められたノイズ耐性のアナログかデジタルPWMのコントローラーにインターフェイスのためにヒステリシスを高め割り当てる。

低側および高側のゲートの運転者は互いのturnonと分岐点の間の2 nsに独立制御、一致する。

オン破片120-Vはブートストラップのダイオードを除去する外的な分離したダイオードを評価した。不足電圧閉鎖は対称的なturnonおよび分岐点の行動を提供し、低い出力を強制する高側および低側の運転者両方にドライブ電圧が指定境界の下にあれば提供される。

装置は両方とも8ピンSOIC、PowerPADのSOIC-8 （DDA）、× 4 mm 4 mm SON-8 （DRM）およびSON-10 （DPR）パッケージで（d）提供される。
