ATMEGA164P-20AU - ATMEL CORPORATION - 16/32/64のKバイトIN-SYSTEMのプログラム可能なフラッシュが付いている8ビット マイクロ制御回路
| 高いライト: |
マイクロ制御回路モジュール、マイクロチップのマイクロ制御回路 |
||
|---|---|---|---|
速い細部:
16/32/64のKバイト内部システム プログラム可能なフラッシュが付いている8ビット マイクロ制御回路
記述:
ATmega164P/324P/644PはAVRに基づく8ビット マイクロ制御回路がRISCの建築を高めたローパワーCMOSである。単一の時計サイクルの強力な指示の実行によって、ATmega164P/324P/644Pは1 MHzあたり1つのMIPSに近づく効率を達成しパワー消費量を対処理速度最大限に活用することをシステム設計者を許可する。
適用:
•高性能の、ローパワーAVR®の8ビット マイクロ制御回路
•高度RISCの建築
– 131の強力な指示–ほとんどの単一時計周期実行
– 32 x 8つの一般目的の働く記録
–十分に静的な操作
– 20のMHzの効率20までのMIPSの
–オン破片2周期の乗数
•不揮発性プログラムおよびデータ記憶
–内部システム自己プログラム可能なフラッシュの16/32/64のKバイト
持久力:10,000/消去周期書きなさい
–独立したロック ビットが付いている任意ブーツ コード セクション
オン破片のブーツ プログラムによってプログラムする内部システム
本当操作を読書間書きなさい
– 512B/1K/2KバイトEEPROM
持久力:100,000/消去周期書きなさい
– 1/2/4Kバイト内部SRAM
–ソフトウェア保証のためのプログラミング ロック
•JTAG （迎合的なIEEE std. 1149.1）インターフェイス
– JTAGの標準に従う境界スキャン機能
–広範なオン破片サポートをデバッグするため
– JTAGインターフェイスを通したフラッシュ、EEPROM、ヒューズおよびロック ビットのプログラミング
•周辺特徴
– 2つの8ビット タイマーは別のPrescalersと/逆らい、モードを比較する
–別のPrescalerの1つの16ビットのタイマー/カウンターは、モードおよび捕獲モードを比較する
–別の発振器が付いている実時間カウンター
– 6つのPWMチャネル
– 8チャンネル、10ビットADC
1x、10xまたは200xの選択可能な利益の差動モード
–バイト指向の二線式のシリアル・インタフェース
– 2プログラム可能な連続USART
–マスター・スレーブSPIのシリアル・インタフェース
–別のオン破片の発振器が付いているプログラム可能なウォッチドッグ タイマー
–オン破片のアナログのコンパレーター
– Pinの変更の割り込みそして目覚し
•特別なマイクロ制御回路特徴
–調整およびプログラム可能な節電の検出パワーで…
–内部目盛りを付けられたRCの発振器
–外的なおよび内部割り込み源
– 6つの休眠モード:遊んでいる、ADCの騒音低減、節電、パワー、スタンバイおよび延長スタンバイ
•入力/出力およびパッケージ
– 32のプログラム可能な入力/出力ライン
– 40-pin PDIP、44鉛TQFP、および44パッドQFN/MLF
•作動の電圧
– 1.8 - ATmega164P/324P/644PVのための5.5V
– 2.7 - ATmega164P/324P/644Pのための5.5V
•速度の等級
– ATmega164P/324P/644PV:0 - 4MHz @ 1.8 - 5.5V、0 - 10MHz @ 2.7 - 5.5V
– ATmega164P/324P/644P:0 - 10MHz @ 2.7 - 5.5V、0 - 20MHz @ 4.5 - 5.5V
•1つのMHz、1.8V、ATmega164P/324P/644Pのための25°Cのパワー消費量
–能動態:338/398/TBD µA
–パワー モード:/0.027/TBDの0.035のµA
–省電力モード:/0.5/TBDの0.5のµA （を含む32のkHz RTC）
指定:
| データ用紙 | ATMEGA164,324,644 （P、V）データ用紙 ATMEGA164,324,644 （P、V）概要 |

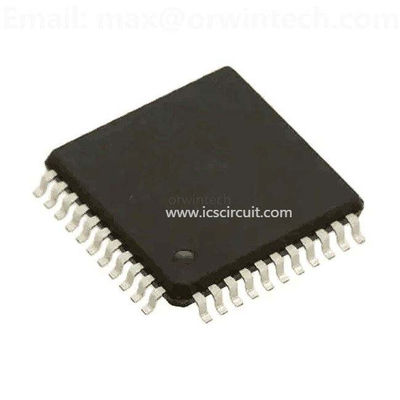

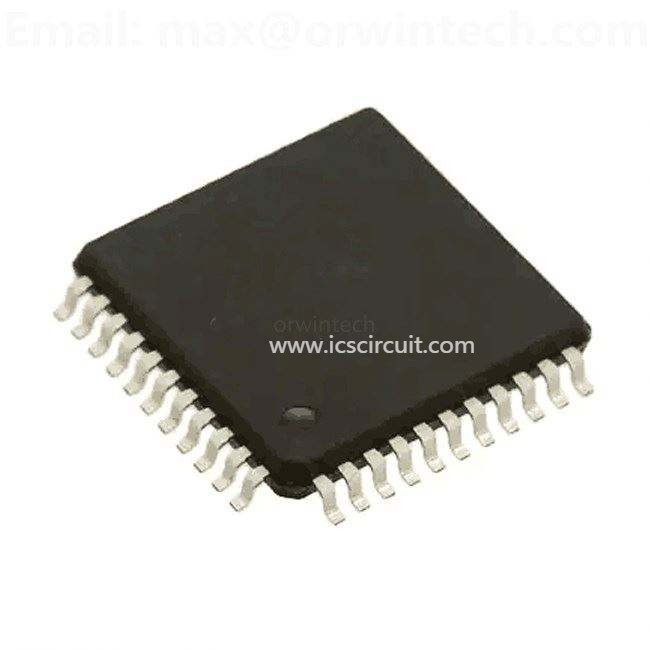

| プロダクト写真 | 44-TQFP |
| 製品教育モジュール | picoPower™の技術 MCUの製品種目導入 megaAVRの紹介 |
| PCNの包装 | MSL3へのMSL1 2013年4月5日 |
| 標準パッケージ | 160 |
| 部門 | 集積回路（IC） |
| 家族 | 埋め込まれる-マイクロ制御回路 |
| シリーズ | AVR® ATmega |
| 包装 | 皿 |
| 中心プロセッサ | AVR |
| コア サイズ | 8ビット |
| 速度 | 20MHz |
| 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
| I /Oの数 | 32 |
| プログラム記憶容量 | 16KB （8K X 16） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 512 x 8 |
| RAMのサイズ | 1K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.7 V | 5.5ボルト |
| データ変換装置 | A/D 8x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C |
| パッケージ/場合 | 44-TQFP |
| カタログのページ | 585 （CN081 PDF） |
| 使用のためとの | ATSTK600-RC31-ND - STK600旅程カードAVR ATSTK600-TQFP44-ND - STK600 SOCKET/ADAPTER 44-TQFP ATSTK600-ND - AVR/AVR32のためのDEVのキット ATAVRISP2-ND -システムのプログラマーAVR |
| 他の名前 | ATMEGA164P20AU |
