ATMEGA644PV-10MU - ATMEL CORPORATION - 16/32/64のKバイトIN-SYSTEMのプログラム可能なフラッシュが付いている8ビット マイクロ制御回路
| 高いライト: |
マイクロ コントローラ、マイクロ制御回路モジュール |
||
|---|---|---|---|
速い細部:
16/32/64のKバイト内部システム プログラム可能なフラッシュが付いている8ビット マイクロ制御回路
記述:
ATmega164P/324P/644PはAVRに基づく8ビット マイクロ制御回路がRISCの建築を高めたローパワーCMOSである。単一の時計サイクルの強力な指示の実行によって
ATmega164P/324P/644Pは1 MHzあたり1つのMIPSに近づく効率を達成しパワー消費量を対処理速度最大限に活用することをシステム設計者を許可する。
ATmega164P/324P/644Pは次の特徴を提供する:内部システム プログラム可能なフラッシュの16/32/64のKバイトはとの機能、512B/1K/2KバイトEEPROM、1/2/4Kを読書間書く
バイトSRAMの32の一般目的入力/出力ライン、32の一般目的の働く記録、実時間カウンター（RTC）は、3つの適用範囲が広いタイマー/カウンターとのモードおよびPWM、2 USARTsのバイト指向の2ワイヤー シリアル・インタフェースを8チャンネル、任意差動入力段階が付いている10ビットADC比較する
プログラム可能な利益によって、内部発振器、SPIのシリアル ポート、IEEE std. 1149.1またオン破片にアクセスするために使用される迎合的なJTAGテスト インターフェイスによってプログラム可能なウォッチドッグ タイマーは、システムおよびプログラミングおよび6つのソフトウェア選択可能な節電モード デバッグする。遊んでいるモードはSRAM、タイマー/カウンター、SPIの港を許可している間CPUを停止し、作用し続けるように割込みシステムを。パワー モードは記録の内容を救うが、次の割り込みまたはハードウェア調整までの他の破片機能をすべて不具にする発振器を凍らせている。省電力モードでは、非同期タイマーは装置の残りが眠っている間動き続けタイマーの基盤を維持することをユーザーを許可する。ADCの騒音低減モードは非同期タイマーおよびADCを除くCPUそしてADCの転換の間に転換の騒音を最小にするためにすべての入力/出力モジュールを、停止する。待機モードでは、水晶/共鳴器の発振器は装置の残りが眠っている間動いている。これは低い電力の消費と結合される非常に速い開始を可能にする。延長待機モードでは、主要な発振器および非同期タイマーは両方動き続ける。
装置はAtmelの高密度不揮発性メモリの技術を使用して製造される。Onchip ISPのフラッシュはプログラム記憶がSPIのシリアル・インタフェースを通って、慣習的な不揮発性メモリプログラマー、またはAVRの中心で動くオン破片のブーツ プログラムによってプログラムし直された内部システム行うようにする。ブーツ プログラムは適用フラッシュ・メモリの応用プログラムをダウンロードするのにインターフェイスを使用できる。ブーツ抜け目がないセクションのソフトウェアは適用抜け目がないセクションが更新される間、本当提供読書間書く操作を動き続ける。単一破片の内部システム自己プログラム可能なフラッシュと8ビットRISC CPUを結合することによって、Atmel ATmega164P/324P/644Pは多くの埋め込まれた制御適用に非常に適用範囲が広く、費用効果が大きい解決を提供する強力なマイクロ制御回路である。
ATmega164P/324P/644P AVRは完全な続きのプログラムおよびシステム開発用具とを含む支えられる:Ｃコンパイラ、マクロ アセンブラ、プログラム回路内デバッガー/シミュレーター
エミュレーターおよび評価のキット。
適用:
•高性能の、ローパワーAVR®の8ビット マイクロ制御回路
•高度RISCの建築
– 131の強力な指示–ほとんどの単一時計周期実行
– 32 x 8つの一般目的の働く記録
–十分に静的な操作
– 20のMHzの効率20までのMIPSの
–オン破片2周期の乗数
•不揮発性プログラムおよびデータ記憶
–内部システム自己プログラム可能なフラッシュの16/32/64のKバイト
持久力:10,000/消去周期書きなさい
–独立したロック ビットが付いている任意ブーツ コード セクション
オン破片のブーツ プログラムによってプログラムする内部システム
本当操作を読書間書きなさい
– 512B/1K/2KバイトEEPROM
持久力:100,000/消去周期書きなさい
– 1/2/4Kバイト内部SRAM
–ソフトウェア保証のためのプログラミング ロック
•JTAG （迎合的なIEEE std. 1149.1）インターフェイス
– JTAGの標準に従う境界スキャン機能
–広範なオン破片サポートをデバッグするため
– JTAGインターフェイスを通したフラッシュ、EEPROM、ヒューズおよびロック ビットのプログラミング
•周辺特徴
– 2つの8ビット タイマーは別のPrescalersと/逆らい、モードを比較する
–別のPrescalerの1つの16ビットのタイマー/カウンターは、モードおよび捕獲モードを比較する
–別の発振器が付いている実時間カウンター
– 6つのPWMチャネル
– 8チャンネル、10ビットADC
1x、10xまたは200xの選択可能な利益の差動モード
–バイト指向の二線式のシリアル・インタフェース
– 2プログラム可能な連続USART
–マスター・スレーブSPIのシリアル・インタフェース
–別のオン破片の発振器が付いているプログラム可能なウォッチドッグ タイマー
–オン破片のアナログのコンパレーター
– Pinの変更の割り込みそして目覚し
•特別なマイクロ制御回路特徴
–調整およびプログラム可能な節電の検出パワーで…
–内部目盛りを付けられたRCの発振器
–外的なおよび内部割り込み源
– 6つの休眠モード:、ADCの騒音低減遊んでいる、スタンバイ節電、パワー
そしてスタンバイを拡張した
•入力/出力およびパッケージ
– 32のプログラム可能な入力/出力ライン
– 40-pin PDIP、44鉛TQFP、および44パッドQFN/MLF
•作動の電圧
– 1.8 - ATmega164P/324P/644PVのための5.5V
– 2.7 - ATmega164P/324P/644Pのための5.5V
•速度の等級
– ATmega164P/324P/644PV:0 - 4MHz @ 1.8 - 5.5V、0 - 10MHz @ 2.7 - 5.5V
– ATmega164P/324P/644P:0 - 10MHz @ 2.7 - 5.5V、0 - 20MHz @ 4.5 - 5.5V
•1つのMHz、1.8V、ATmega164P/324P/644Pのための25°Cのパワー消費量
–能動態:338/398/TBD µA
–パワー モード:/0.027/TBDの0.035のµA
指定:
| データ用紙 | ATMEGA164/324/644 （PのV） |

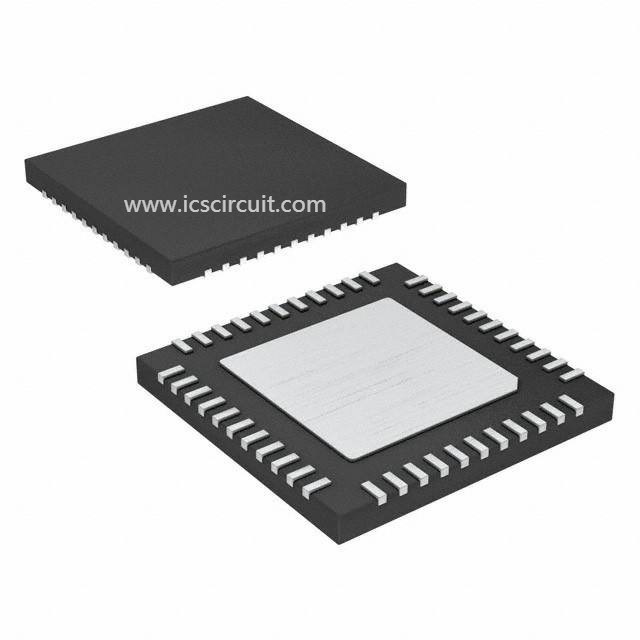

| プロダクト写真 | 44-QFNパッケージ |
| 製品教育モジュール | MCUの製品種目導入 megaAVRの紹介 |
| 標準パッケージ | 360 |
| 部門 | 集積回路（IC） |
| 家族 | 埋め込まれる-マイクロ制御回路 |
| シリーズ | AVR® ATmega |
| 包装 | 皿 |
| 中心プロセッサ | AVR |
| コア サイズ | 8ビット |
| 速度 | 10MHz |
| 結合性 | Iの² C、SPI、UART/USART |
| ペリフェラル | 節電は、POR、PWM、WDT検出したり/調整 |
| I /Oの数 | 32 |
| プログラム記憶容量 | 64KB （32K X 16） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 2K X 8 |
| RAMのサイズ | 4K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.8 V | 5.5ボルト |
| データ変換装置 | A/D 8x10b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C |
| パッケージ/場合 | 44-VFQFNはパッドを露出した |
| 使用のためとの | ATSTK600-ND - AVR/AVR32のためのDEVのキット |
| 他の名前 | ATMEGA644PV10MU Q3423944 |
