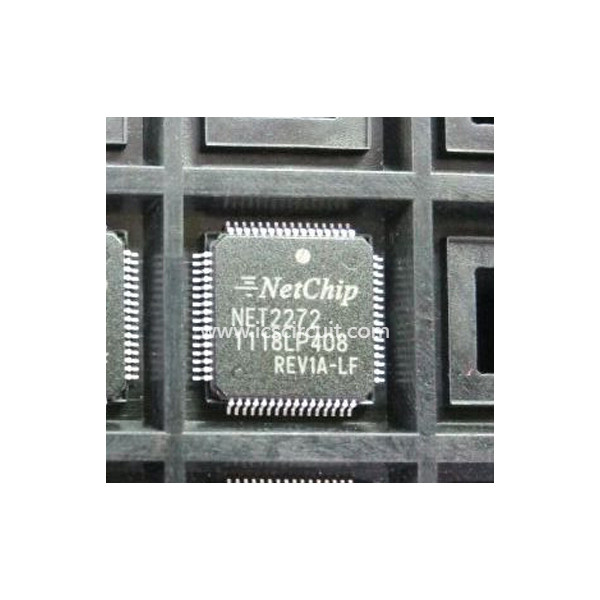

Usb 2.0のこんにちは速度の周辺コントローラーへのNET2272REV1A-LFのローカル バス

速い細部:

USB 2.0のこんにちは速度の周辺コントローラーへのローカル バス

記述:

こんにちは速度USB 2.0ペリフェラル コントローラーへのPLXの技術のNET2272のローカル バスは低い電力および高性能の適用のために設計されている。

NET2272の低い電力の条件の（活動的な186mW 8.1µWスタンバイ）それをバス動力か電池式の適用にとって理想的にさせなさい。USBのバス動力装置がPCからUSBケーブルを通して動作電流の最高500mAを（USBの指定に従って）引く。NET2272の低い電力はこの条件を支えること容易にさせる。なお、NET2272可変的な入力/出力の電圧（1.8Vへの5V）は他の低い電力の部品に接続することを容易にする。

NET2272は– 40Mbytes/secまで… USBの最も高い支えられたデータ転送速度を特色にする。任意割れたバス モードはNET2272への同時DMAおよびCPUのアクセスを可能にする。このモードでは、外的なDMAコントローラーはデータ・バスの上部8ビットにローカルCPUはデータ・バスのより低い8ビットに接続することであるが、接続される。DMAトランザクションが起こっている間、ローカルCPUはDMAを含まない終点の緩衝を並列アクセスできる。

NET2272の動的事実上の終点Technology™はUSBの指定によって許可される終点の最大数を（30）現実化する。この特徴は適用に柔軟性を設計のサービスの質そして容易さを改善するために異なった終点によって異なったデータを導く提供する。

適用:

概観

- 8/16のビット ローカル バスはほとんどのCPU、DSPsおよびDMAコントローラーにgluelessly接続する

- こんにちは速度USB 2.0ペリフェラル港

- DMAサポートを破烈させることは480 Mbpsでデータ転送を促進する

- 高い帯域幅の等間隔サポート

- 理想的なバス動力USBのための低い電力（186mW）の条件

操作

- クラス（8.1µW）の最も低い予備発電

- 可変的な入力/出力の電圧（1.8Vへの5V）

- 無鉛包装

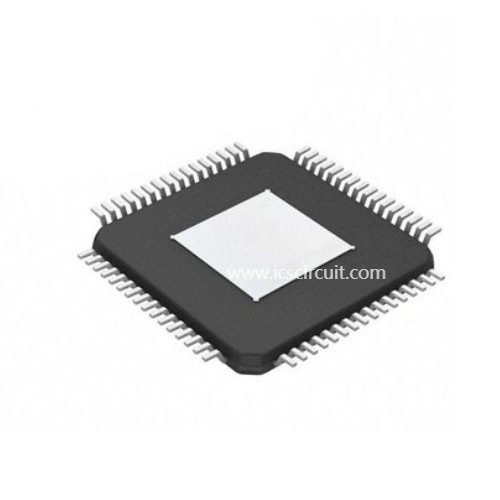

- 10x10mm 64 Pin TQFPのパッケージ

- 6x6mmの64ボールBGAのパッケージ

ƒのこんにちは速度USB 2.0インターフェイス

- USB 2.0の周辺機器インターフェイス

- 支えられるのこんにちは速度USB

40MBytes/secまでのの帯域幅（Mbpsの480の破烈で）

- 全速力USBの関係に後方に互換性がある

- 30まで独立したUSBを利用しなさい

動的事実上を使用して終点

終点の技術TM

- バルク、等間隔のためのサポート、

割り込み終点

- 統合されたPHY

指定:
