フラッシュ・メモリICの破片AT25F4096W-10SU-2.7 - ATMEL CORPORATION - SPIのシリアル メモリ4M
速い細部:
SPIのシリアル メモリ4M
記述:
AT25F4096は8ビットの524,288ワードそれぞれとして組織される連続reprogrammableフラッシュ・メモリの4,194,304ビットを提供する。装置はローパワーおよび低電圧操作が必要である多くの産業および商用アプリケーションの使用のために最大限に活用される。AT25F4096はスペース節約の8鉛EIAJ SOICのパッケージで利用できる。
適用:
•互換性がある連続周辺機器インターフェイス（SPI）
•SPIモード0 （0,0）および3を支える（1,1）
–データ用紙はモード0操作を記述する
•20のMHzのクロック レート
•プログラム操作のためのバイト方式および256バイトのページ モード
•セクターの建築:
– 64Kバイトの8つのセクターそれぞれ（4M）
–セクターごとの256ページ
•製品の識別モード
•低電圧操作
– 2.7 （VCC = 2.7Vへの3.6V）
•セクターは保護を書く
– 1/8、1/4、1/2または全体の配列を保護しなさい
•書込禁止（WP） Pinおよびディスエイブルの指示をハードウェアおよびソフトウェア データ保護両方のために書くため
•自己時限業務計画周期（典型的な30 µs/Byte）
•自己時限セクターの消去周期（典型的な1第2/セクター）
•状態の記録のために（消去およびプログラム）プログラムし直す単一周期
•高い信頼性
–持久力:10,000典型的な周期を書きなさい
•8鉛EIAJ SOIC
指定:
| データ用紙 | AT25F4096 |

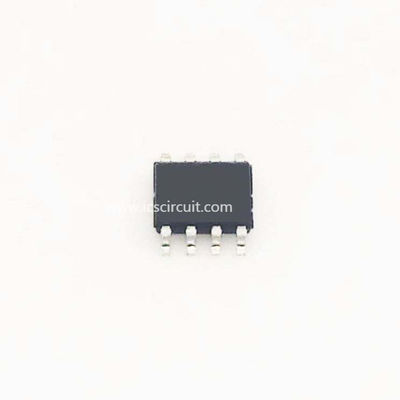

| プロダクト写真 | 8-SOIC |
| 標準パッケージ | 94 |
| 部門 | 集積回路（IC） |
| 家族 | 記憶 |
| シリーズ | - |
| 包装 | 管 |
| フォーマット-記憶 | フラッシュ |
| 記憶タイプ | フラッシュ |
| 記憶容量 | 4M （512K X 8） |
| 速度 | 33MHz |
| インターフェイス | SPIの連続 |
| 電圧-供給 | 2.7 V | 3.6ボルト |
| 実用温度 | -40°C | 85°C |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC |
| カタログのページ | 1090 （CN081 PDF） |
