AT45DB041B-TU - ATMEL CORPORATION - 4-MEGABIT 2.5-VOLTか2.7-VOLT DATAFLASH
速い細部:
4メガビットの2.5ボルトか2.7ボルトDataFlash
記述:
AT45DB041Bは理想的にいろいろデジタル音声、イメージ、プログラム コードおよびデータストレージの適用に適するSPIの多用性があるシリアル・インタフェースのフラッシュ・メモリである。記憶のその4,325,376ビットは264バイトの2048ページそれぞれとして組織される。主記憶操置に加えて、AT45DB041Bはまた264バイトの2つのSRAMのデータ バッファをそれぞれ含んでいる。
緩衝は主記憶操置のページがデータの受け入れプログラムし直されている間、また計量値の流れを可能にする読むか、または書くことを。EEPROMの模範化ははめ込み式スリー ステップの読書ModifyWrite操作と（ビットまたはバイトのalterability）容易に扱われる。複数アドレスラインおよびパラレル インターフェイスと任意にアクセスされる慣習的なフラッシュ・メモリとは違って、DataFlashはデータをシーケンシャル アクセスのにSPIのシリアル・インタフェースを使用する。DataFlashはSPIモード0およびモード3.を支える。簡単なシリアル・インタフェースはハードウェア レイアウトを促進し、装置の信頼度を高め、転換の騒音を最小にし、そしてパッケージのサイズおよび活動的なピン・カウントを減らす。装置は多くの商業および産業適用の使用のために、低いピン・カウント高密度、低電圧ところで最大限に活用され、低い電力は必要である。装置はクロック周波数で4 mAの典型的で活動的な読まれた消費電流との20までのMHzを作動させる。
簡単な内部システム再プログラム可能性を可能にするためには、AT45DB041Bはプログラミングのために高い入力電圧が要求しない。装置は単一の電源、2.5Vから3.6Vにまたは2.7Vプログラムのための3.6Vに、作動し、読込み操作を。AT45DB041Bは破片選り抜きピン（CS）を通して可能になり、連続入力（SI）、連続出力（そう）、および連続から成っているthreewireインターフェイスによってアクセスされる
時計（SCK）。すべての業務計画周期は自己時限であり、別の消去周期はプログラムする前に要求されない。
適用:
•単一2.5V - 3.6Vか2.7V - 3.6V供給
•互換性がある連続周辺機器インターフェイス（SPI）
•最高のクロック周波数20のMHzの
•ページ プログラム操作
–単一周期はプログラムし直す（消去およびプログラム）
–主記憶操置2048ページ（264バイト/ページ）
•ページおよびブロックの消去操作を支える
•2つの264バイトSRAMのデータ バッファ–フラッシュ・メモリの配列をプログラムし直している間データの受け入れを許可する
•全体の配列による連続的な読まれた機能
–適用を尾行するコードのための理想
•低い電力の消滅
–典型的な4 mAの活動的な読まれた流れ
– 2 µA CMOSのスタンバイの現在の典型的
•ハードウェア データ保護の特徴
•5.0V耐久性がある入力:SI、SCK、CS、調整およびWPピン
•商業および産業温度較差
•緑（迎合的なPb/Halide-free/RoHS）のパッケージの選択
指定:
| データ用紙 | AT45DB041B |

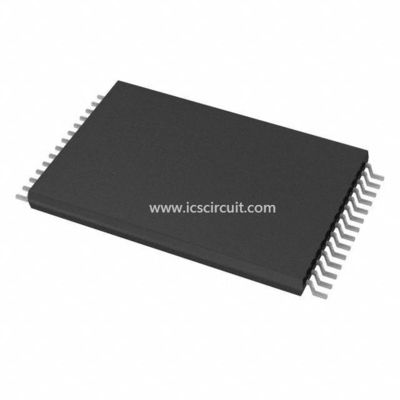

| プロダクト写真 | 28-TSOP |
| 標準パッケージ | 234 |
| 部門 | 集積回路（IC） |
| 家族 | 記憶 |
| シリーズ | - |
| 包装 | 皿 |
| フォーマット-記憶 | フラッシュ |
| 記憶タイプ | DataFLASH |
| 記憶容量 | 4M （2048ページX 264バイト） |
| 速度 | 20MHz |
| インターフェイス | SPIの連続 |
| 電圧-供給 | 2.7 V | 3.6ボルト |
| 実用温度 | -40°C | 85°C |
| パッケージ/場合 | 28-TSSOP （0.465"、11.80mmの幅） |
| 製造者装置パッケージ | 28-TSOP |
