M41ST87WMX6 1280 RtcはおよびNvramのかまれた（160 X8）安全な連続スーパーバイザーとの突き固める

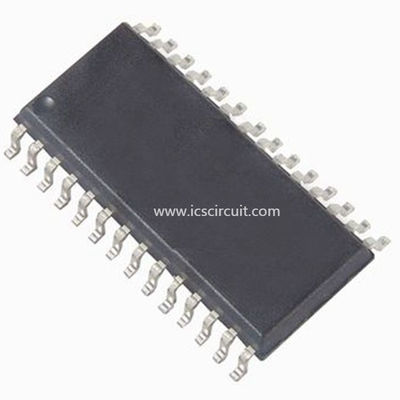

M41ST87WMX6 - STMICROELECTRONICS -は5.0、3.3、または3.0V、1280かまれた（160 X8）安全な連続RTCおよびNVRAMのスーパーバイザーとの突き固める

速い細部:

5.0、3.3、または3.0Vの1280ビット（160 x8）タンパーの検出を用いる安全な連続RTCおよびNVRAMのスーパーバイザー


記述:

M41ST87Y/W連続TIMEKEEPER®/Controller SRAMは低い電力1280ビット、8ビットにつき160バイトとして組織される静的なCMOS SRAMである。作り付けの32.768 kHzの発振器（内部水晶制御）およびSRAMの8バイトは時計/カレンダー機能のために（表7.、25ページを見なさい）使用され、2進化10進数（BCD）のフォーマットで形成される。
RAMの付加的な11バイトは警報、番犬、タンパーおよび方形波機能の口径測定、状態/制御を提供する。ROMの8バイトおよびユーザーのRAMの最終的に128バイトはまた提供される。住所およびデータは2ラインによって、二方向I2Cインターフェイス連続的に移る。作り付けのアドレス・レジスターはそれぞれの後でデータ バイトを書くか、または読むために自動的に増加する。M41ST87Y/Wに電源異常が行われるとき電池供給に電源の異常および自動スイッチを検出する作り付け力の感覚回路がある。SRAMおよびクロック オペレーションを支えるのに必要とされるエネルギーは小さいリチウムbuttoncellの供給によって電源異常が行われるとき供給することができる。
ユーザーに利用できる機能は不揮発性、時刻機構/カレンダー、警報割り込み、タンパーの検出、ウォッチドッグ タイマーおよびプログラム可能な方形波の出力が含まれている。他の特徴はまた出力調整（RST）を発生できるRSTIN2）および調整、また2つの付加的なdebounced入力パワーのaを含んでいる（RSTIN1。8つの時計の住所位置は24の時間BCDのフォーマットで秒の世紀、年、月、日付、日、時間、分、第2およびtenths/第百を含んでいる。28か、29か（うるう年）、30かそして31か日月間訂正は自動的になされる。


適用:

■5.0、3.3、または3.0V操作電圧
■シリアル・インタフェースは支えるI2Cバス（400kHz）を
■EXTERNAL LPSRAMのためのNVRAMのスーパーバイザー
■2.5 5.5V発振器の作動の電圧に
■自動切換えおよび回路部品を選択解除するため
■電源異常の選択は電圧を選択解除する
– M41ST87Y:
VCC = 5.5Vへの4.75;
THSビット= 『1":4.50V ≤ VPFDの≤ 4.75V
VCC = 5.5Vへの4.5;
THSビット= 『0":4.20V ≤ VPFDの≤ 4.50V
– M41ST87W:
VCC = 3.6Vへの3.0;
THSビット= 『1":2.8V ≤ VPFDの≤ 3.0V
VCC = 3.6Vへの2.7;
THSビット= 『0":2.55V ≤ VPFDの≤ 2.70V
■2つの独立した電源異常のコンパレーター（1.25V参照）
■秒、秒、分のTENTHS/HUNDREDTHSのためのカウンター、
時間、日、日付、月、年および世紀
■一般目的のRAMの128バイト
■プログラム可能な警報および割り込み機能（バッテリー・バックアップ モードの間に有効な）
■プログラム可能なウォッチドッグ タイマー
■独特な電子通し番号（8-BYTE）
■32kHz頻度はPOWER-ONに利用できる出力した
■マイクロプロセッサPOWER-ONは再調節した
■電池の低い旗
■500nA （タイプ）の超低い電池供給の流れ


指定:
